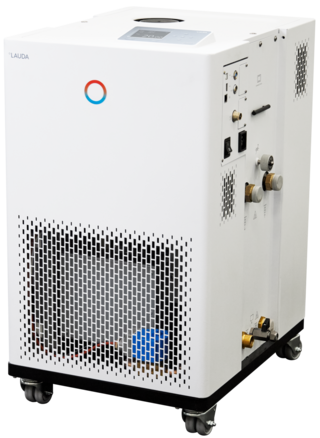

Integral IN 4 XTW

Maneje su termostato de proceso Integral simplemente a través de una moderna pantalla TFT directamente en el dispositivo u opcionalmente a través de una unidad de operación intuitiva con pantalla táctil y un amplio rango de funciones.

N.º de pedido: L002799
Solicitud de producto
Volver a la visión general Termostatos de circulación y proceso

Características de rendimiento

Termostato de proceso de alta temperatura para la regulación dinámica de temperatura en el circuito externo
Gestión de sustancias de regulación de temperatura con los datos guardados
Regulador constante totalmente electrónico con características PID para la regulación interna y externa
Protección de nivel inferior y protección ajustable contra exceso de temperatura con alarma acústica para el funcionamiento con líquidos inflamables y no inflamables
Interfaz para Pt100 externo integrada, posibilidad de incluir un segundo Pt100 externo a través del módulo de interfaces
Derivación integrada y ajustable
Indicador digital de la presión de la bomba
Se requiere contar con un suministro de agua de refrigeración durante el funcionamiento
Pantalla TFT a color para la indicación simultánea del valor real y el valor nominal, así como la representación gráfica de la curva de temperatura
Manejo mediante teclas de cursor y softkeys. Tecla Tmax adicional para exceso de temperatura
Función de adaptación automática para determinar los parámetros de regulación
Potente bomba Vario de LAUDA (bomba de presión) con 8 niveles de potencia seleccionables o regulación de la presión de avance
Indicación remota de «Fallo» a través del contacto neutro instalado
Programador con 150 segmentos de temperatura/tiempo, que se pueden repartir en 5 programas, optimizado para rampas de temperatura
Servidor web integrado para el manejo basado en navegador en redes locales a través del ordenador, tablet o smartphone, transmisión asegurada mediante autenticación y cifrado
Guía de menú en texto legible, seis idiomas disponibles: DE, EN, FR, ES, IT, RU
Asistente SelfCheck para el diagnóstico del sistema
Sistema PowerAdapt para una potencia calorífica máxima adaptada de forma óptima sin sobrecargar la fuente de alimentación
Interfaz USB y Ethernet de serie, exportación de datos a memoria USB
Puede reequiparse con hasta 2 módulos Interface adicionales (módulo RS 232/485, Profibus, analógico, de contacto o EtherCAT)
Volumen interno muy pequeño y vaso de expansión grande sin circulación (sistema con capa de aceite frío)
Versión con refrigeración por agua

Zona de trabajo

Temperatura de trabajo mín.

25 °C

Temperatura de trabajo máx.

320 °C

Estabilidad de temperatura

0.1 ± K

Características técnicas (según DIN 12876)

Rango de temperatura de trabajo
25 ... 320 °C
Temperatura ambiente
5 ... 40 °C
Estabilidad de temperatura
0.1 ± K
Potencia calorífica máx.
2.9 kW
Consumo eléctrico máx.
3.2 kW
Consumo de corriente
16 A
Presión de elevación máx.
3,1 bar
Energía de elevación máx. de la bomba (presión)
60 L/min
Rosca de conexión de la entrada / salida (exterior)
M30 x 1,5
Tamaño de la manguera entrada / salida
3/4″
Volumen de llenado mín.
3.3 L
Volumen de llenado máx.
9.5 L
Refrigeración por agua rosca de conexión (interior)
3/4 ″
Temperatura recomendada del agua de refrigeración
15 °C
Cooling Water Temperature Max
30 °C
Consumo de agua de refrigeración
11 L/min
Diferencia de presión del agua de refrigeración mín.
3 bar
Maximum_Pressure_Cooling_Water
10 bar
Dimensiones (an x pr x al)
430 x 550 x 760 mm
Peso
80 kg
Nivel de intensidad acústica
52 dB(A)
Alimentación de red
200 V; 50/60 Hz
Conector de red
Cable de alimentación con conector (NEMA 6-20P)
TemperaturaEtapa de bombeoMedio de templadoPotencia frigorífica 50 HzPotencia frigorífica 60 Hz
300 °C8Aceite térmico17 kW17 kW
200 °C8Aceite térmico17 kW17 kW
150 °C8Aceite térmico17 kW17 kW
100 °C8Aceite térmico10 kW10 kW
50 °C8Aceite térmico2 kW2 kW
Download Hoja de datos Integral IN 4 XTW
