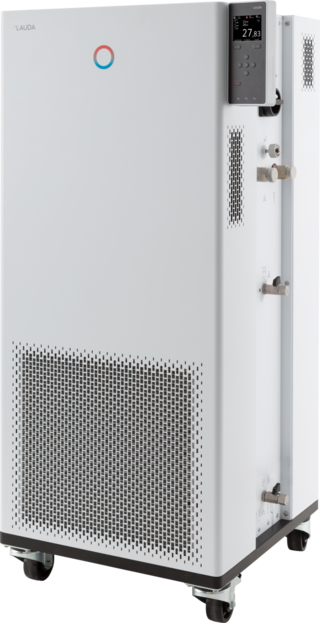

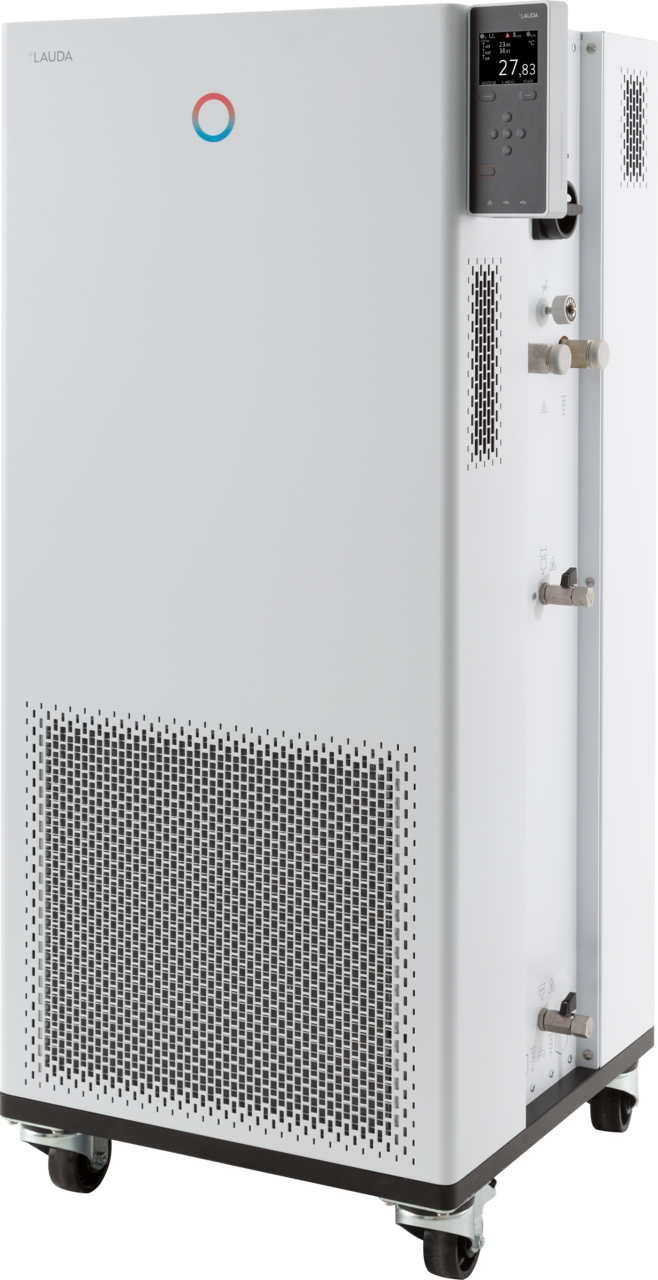

Integral IN 950 XTW

Commandez votre thermostat de process Integral simplement via un écran TFT moderne directement sur l'appareil ou, en option, via une unité de commande intuitive avec écran tactile et une gamme de fonctions étendue.

Référence : L003681
Demander un produit
Thermostats à circulation et de process Integral IN 950 XTW
Technique de réfrigération avec des fluides frigorigènes naturels - Icon
Pour activer la vidéo intégrée, les cookies doivent être activés. En les activant, des données sont transmises au fournisseur concerné. Pour plus d'informations, veuillez consulter notre déclaration de protection des données.
Ouvrir les paramètres des cookies fermer
Retour à l'aperçu Thermostats à circulation et de process

Caractéristiques

Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
Sélection des liquides caloporteurs avec les propriétés stockées
Capteurs de détection de gaz certifiés ATEX avec fonction d'avertissement et de désactivation et interface d'état externe pour les systèmes de sécurité de niveau supérieur
Fonction d'auto-adaptation pour la détermination des paramètres de régulation
Pompe Vario LAUDA (refoulante) avec 8 débits selectionnables ou régulation de la pression de la pompe
Signal d'erreur par contact sec
Serveur Web intégré pour une utilisation assistée par navigateur dans les réseaux locaux via PC, tablette ou smartphone, transmission sécurisée par authentification et cryptage
Petit volume interne et grand vase d' expansion non thermorégulé (système de superposition d'huile froide)
Groupe froid avec réfrigérant naturel

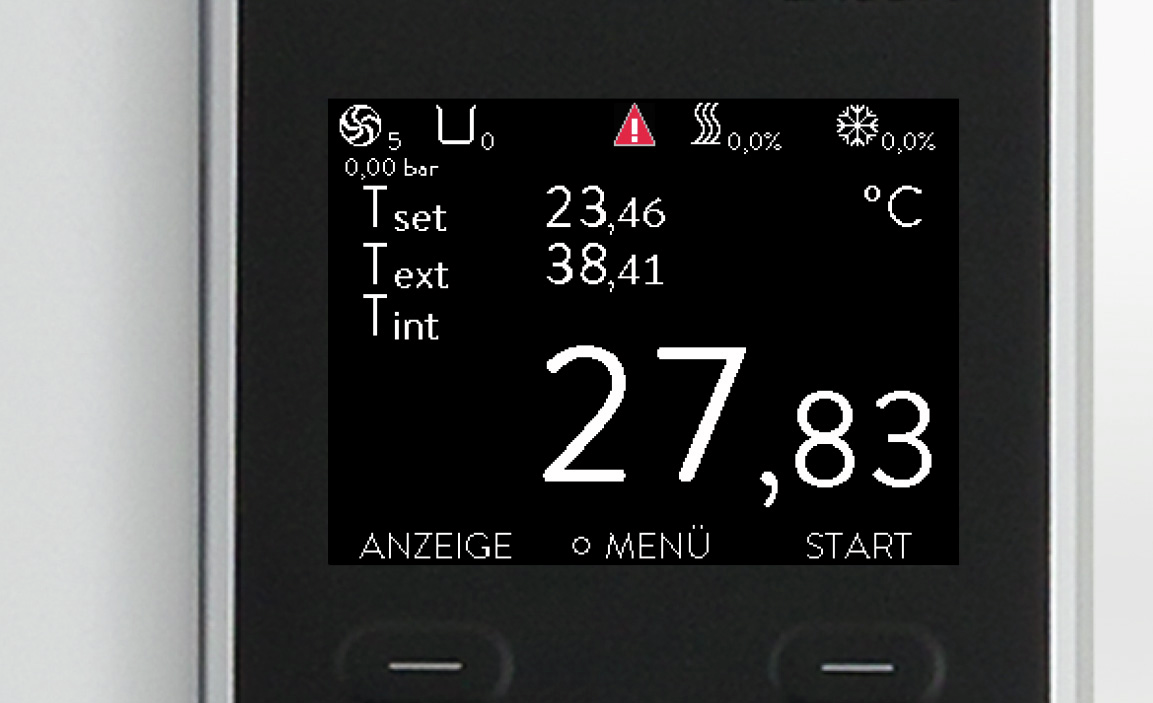

Écran couleur TFT avec indication simultanée de la température de consigne et réelle, en plus d'une illustration graphique du profil de température
Saisie des données facile via un curseur et un clavier souple. Touche supplémentaire Tmax pour la surchauffe
Fonction d'arrêt rapide par bouton-poussoir noir et contacts de connexion pour le déclenchement à distance
Système PowerAdapt pour une utilisation maximale de la puissance de chauffage,sans surcharger l'alimentation électrique
Equipé en série avec les interfaces USB et Ethernet, export de données par stick USB
Option pour évolution avec jusqu' à 2 modules d'interfaces (RS 232/485, Profibus, analogique, contact ou module EtherCAT)

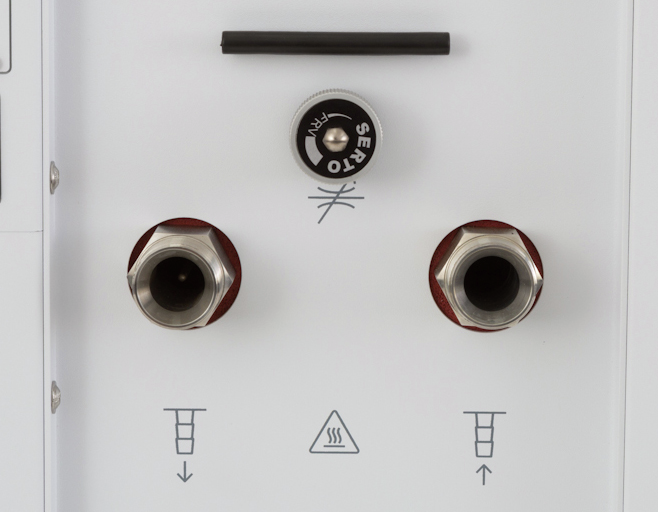

Bypass ajustable avec limiteur de pression
Système SmartCool pour contrôle économique du froid avec compresseur automatique
Navigation dans les menus facile dans sept langues différentes All, EN, FR, ES, IT, RU
SelfCheck pour le diagnostique du système
Régulateur proportionnel PID électronique, pour régulation interne ou externe
Protection contre la baisse de niveau et protection de surchauffe réglable avec alarme audible pour fonctionnement avec liquides inflammables et ininflammables
Interface pour Pt100 externe integré, deuxième Pt100 externe faisable via module d'interface
Programmateur avec 150 segments température/temps, répartis sur 5 programmes. optimisé pour les rampes de température
Affichage digitale de la pression de la pompe
Condenseur refroidit à l'eau

Espace de travail

Température de fonctionnement min.

-50 °C

Température de fonctionnement étendue max.

220 °C

Constance de la température

0.05 ± K

Caractéristiques techniques (selon DIN 12876)

Plage de température de fonctionnement
-50 ... 220 °C
Plage de température ambiante
5 ... 40 °C
Constance de la température
0.05 ± K
Puissance de chauffe max.
8 kW
Puissance absorbée max.
11 kW
Consommation de courant
16 A
Pression de refoulement max.
3,1 bar
Pompe Débit max. (pression)
65 L/min
Raccord fileté (extérieur) des entrée/sortie
M30 x 1,5
Taille des entrée/sortie des tuyaux
3/4″
Volume de remplissage min.
4.8 L
Volume de remplissage max.
17.2 L
Filetage du raccord de refroidissement de l'eau (extérieur)
3/4 ″
Température d'eau de refroidissement recommandée
15 °C
Cooling Water Temperature Max
30 °C
Consommation d'eau de refroidissement
20 L/min
Différence de pression d'eau de refroidissement min.
0.8 bar
Pression maximale d'eau de refroidissement
10 bar
Dimensions (l x P x H)
560 x 550 x 1325 mm
Poids
181 kg
Niveau sonore
60 dB(A)
Alimentation secteur
400 V; 3/PE; 50 Hz
Fiche d'alimentation
Câble secteur avec fiche (IEC 60309, 5-pol, CEE, rouge, 16 A)
TempératureNiveau de pompeFluide régulation températurePuissance frigorifique 50 Hz
200 °C8Huile thermique9 kW
100 °C8Huile thermique9 kW
20 °C8Éthanol9 kW
10 °C8Éthanol7.8 kW
0 °C8Éthanol5.8 kW
-10 °C8Éthanol4.2 kW
-20 °C4Éthanol3 kW
-30 °C4Éthanol1.9 kW
-40 °C4Éthanol0.95 kW
-50 °C2Éthanol0.5 kW
