Leistungsmerkmale

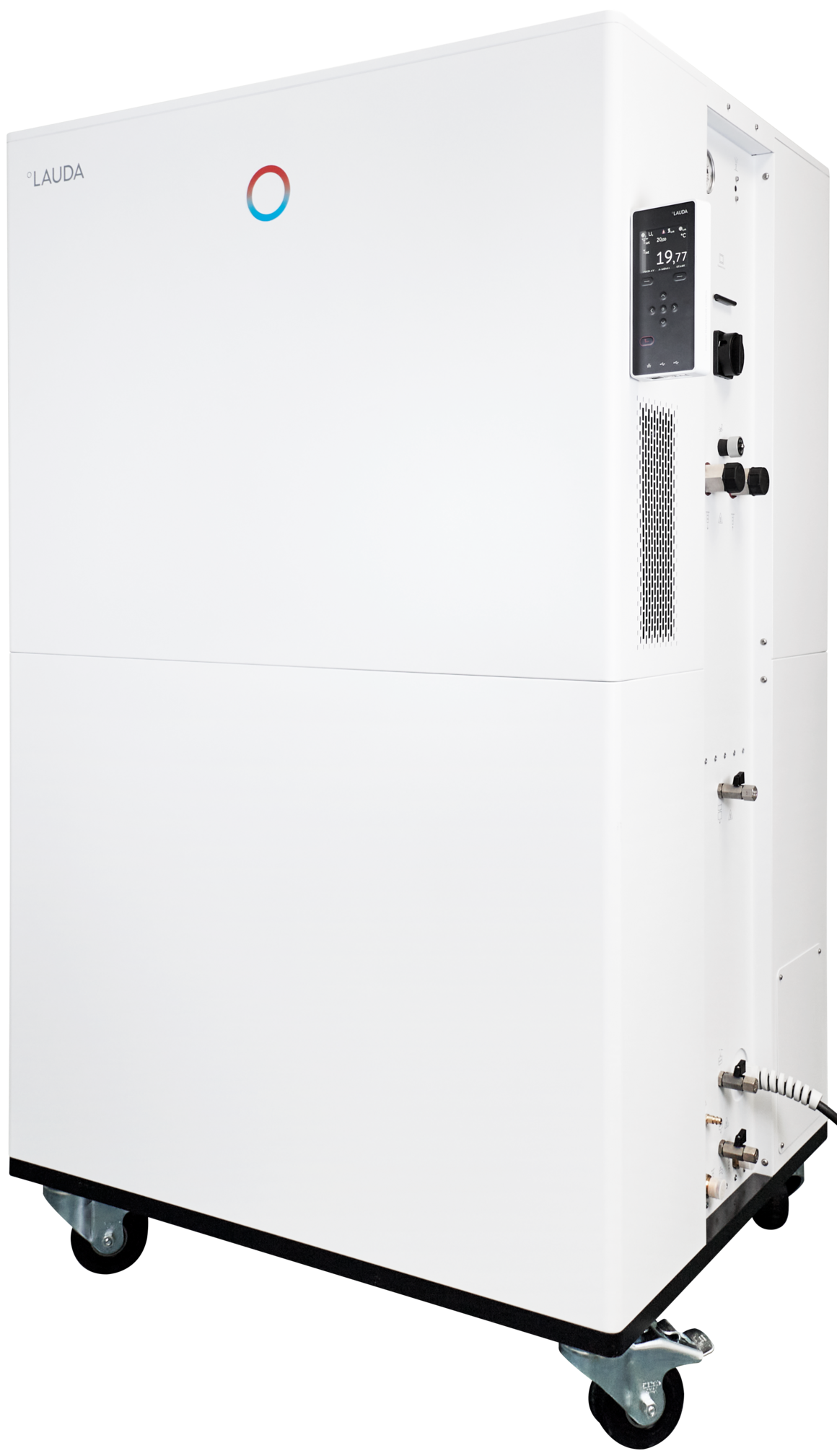

Prozess-Thermostat für drucküberlagerten Betrieb mit integriertem Kühlsystem zum dynamischen Temperieren im externen Kreislauf
Menüführung im Klartext, sechs wählbare Sprachen DE, EN, FR, ES, IT, RU
SelfCheck Assistent für Systemdiagnose
PowerAdapt System für optimal angepasste max. Heizleistung ohne Überlastung der Spannungsversorgung
USB- und Ethernet-Schnittstelle serienmäßig, Datenexport auf USB-Stick
Nachrüstbar mit bis zu 2 zusätzlichen Interface Modulen (RS 232/485-, Profibus-, Analog-, Kontakt- oder EtherCAT-Modul)
Digitale Pumpendruckanzeige
Integrierter Webserver für die Browser gestützte Bedienung in lokalen Netzwerken via PC, Tablet oder Smartphone, gesicherte Übertragung durch Authentifizierung und Verschlüsselung
Betrieb mit nicht-brennbarem Kältemittel (HFC), konform der F-Gas-Verordnung VO (EU) 573/2024
Für den Betrieb mit nichtbrennbaren Flüssigkeiten
Temperiermedienverwaltung mit hinterlegten Stoffdaten
Vollelektronischer stetiger Regler mit PID Verhalten für interne und externe Regelung
Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm
Schnittstelle für externen Pt100 integriert, zweiter externer Pt100 über Schnittstellenmodul möglich
Integrierter und einstellbarer Bypass
Sehr kleines internes Volumen und nicht durchströmtes großes Ausdehnungsgefäß (kaltölüberlagertes System)
SmartCool System für energiesparende digitale Kältesteuerung inkl. Kompressorautomatik
Farbiges TFT Display für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Darstellung des Temperaturverlaufs
Bedienung über Cursor- und Softkeytasten. Zusätzliche Tmax Taste für Übertemperatur
Selbstadaptionfunktion zur Ermittlung von Regelparametern
Leistungsstarke LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
Fernanzeige "Störung" über eingebauten Neutralkontakt
Programmgeber mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme, optimiert für Temperaturrampen
Befüllung unter Verwendung von Druckluft oder mit einer Fasspumpe
Verflüssigerkühlung Wasser
Arbeitsbereich
Arbeitstemperatur min.
-40 °C
Arbeitstemperatur max.
140 °C
Temperaturkonstanz
0.05 ± K
Technische Merkmale (nach DIN 12876)
Arbeitstemperaturbereich
-40 ... 140 °C
Umgebungstemperaturbereich
5 ... 40 °C
Temperaturkonstanz
0.05 ± K
Heizleistung max.
16 kW
Leistungsaufnahme max.
18 kW
Leistungsaufnahme
25 A
Förderdruck max.
6,0 bar
Pumpe Förderstrom max. (Druck)
120 L/min
In / Outlet Anschlussgewinde (außen)
M38 x 1,5
In / Outlet Schlauchgröße
1″
Füllvolumen min.
11.1 L
Füllvolumen max.
36.3 L
Wasserkühlung Anschlussgewinde (außen)
3/4 ″
Empfohlene Kühlwassertemperatur
15 °C
Kühlwassertemperatur max.
30 °C
Kühlwasserverbrauch
26 L/min
Druckdifferenz Kühlwasser min.
0.8 bar
Maximaldruck Kühlwasser
10 bar
Abmessungen (BxTxH)
1100 x 895 x 1865 mm
Gewicht
382 kg
Schalldruckpegel
58 dB(A)
Netzversorgung
400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Netzstecker
Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)
| Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz |
|---|---|---|---|---|
| 140 °C | 8 | Wasser-Glykol | 20 kW | 20 kW |
| 100 °C | 8 | Wasser-Glykol | 20 kW | 20 kW |
| 20 °C | 8 | Wasser-Glykol | 20 kW | 20 kW |
| 10 °C | 8 | Wasser-Glykol | 15 kW | 15 kW |
| 0 °C | 8 | Wasser-Glykol | 10,8 kW | 10,8 kW |
| -10 °C | 8 | Wasser-Glykol | 7,8 kW | 7,8 kW |
| -20 °C | 4 | Wasser-Glykol | 4,8 kW | 4,8 kW |
| -30 °C | 4 | Wasser-Glykol | 3 kW | 3 kW |
| -40 °C | 4 | Wasser-Glykol | 1,6 kW | 1,6 kW |
